ڈی سی اسکرین کے عام مسائل

بجلی کے نظام میں مستحکم ڈی سی پاور فراہم کرنے کے لئے ڈی سی پینل ایک اہم آلہ ہے۔ یہ سب اسٹیشنوں ، بجلی گھروں ، صنعتی کاروباری اداروں اور کنٹرول ، تحفظ اور سگنل سرکٹس کے لئے دیگر مقامات پر وسیع پیمانے پر استعمال ہوتا ہے۔ ڈی سی پینل اور تفصیلی جوابات کے بارے میں مندرجہ ذیل اکثر سوالات (عمومی سوالنامہ) پوچھے جاتے ہیں۔

I. Basic concepts

1. ڈی سی پینل کیا ہے؟

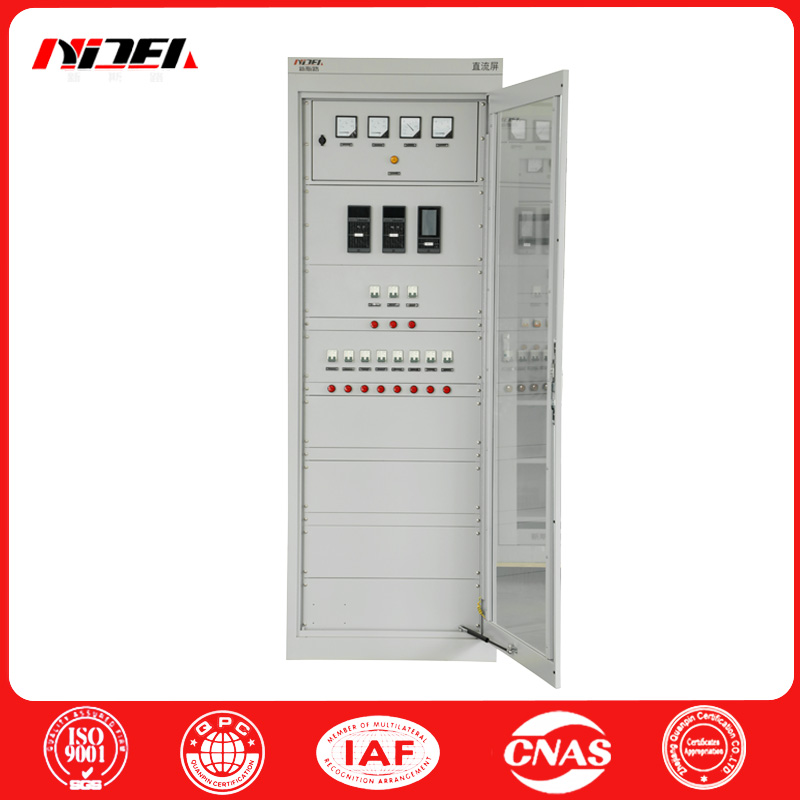

ڈی سی پینل آلات کا ایک مکمل سیٹ ہے جو AC پاور کو مستحکم DC پاور میں تبدیل کرتا ہے اور اسے چارجنگ ، خارج ہونے والی ، نگرانی اور تحفظ کے افعال کا احساس کرسکتا ہے۔ یہ بنیادی طور پر ریکٹیفائر ماڈیولز ، بیٹری پیک ، مانیٹرنگ سسٹم ، فیڈر سوئچز وغیرہ پر مشتمل ہے ، اور ہائی وولٹیج سوئچز ، ریلے پروٹیکشن ڈیوائسز ، آٹومیشن آلات وغیرہ کے آپریٹنگ میکانزم کے لئے قابل اعتماد ڈی سی پاور فراہم کرتا ہے۔

2. ڈی سی پینل کا بنیادی فنکشن کیا ہے؟

urowide بلا تعطل بجلی کی فراہمی: جب AC بجلی کی فراہمی میں خلل پڑتا ہے تو ، ڈی سی بوجھ (جیسے سرکٹ بریکر آپریشن ، پروٹیکشن ڈیوائس) کے معمول کے عمل کو یقینی بنانے کے لئے بیٹری پیک کو فوری طور پر خارج کردیا جاتا ہے اور بجلی کے نظام حادثات کی توسیع سے بچنے کے لئے۔

 مستحکم وولٹیج آؤٹ پٹ: AC پاور میں اصلاح کی جاتی ہےڈی سی پاورریکٹفایر ماڈیول کے ذریعے ، اور آؤٹ پٹ وولٹیج مختلف بوجھ (عام طور پر 110V یا 220V) کی وولٹیج کی ضروریات کو پورا کرنے کے لئے مستحکم ہے۔

mon مانیٹرنگ اور تحفظ: بیٹری کی حیثیت ، آؤٹ پٹ وولٹیج اور کرنٹ ، اے سی ان پٹ اور دیگر پیرامیٹرز کی اصل وقت کی نگرانی ، جب اسامانیتاوں کا سامنا کرنا پڑتا ہے تو خود بخود الارم یا آپریٹنگ موڈ کو سوئچ کرتے ہیں (جیسے جب AC پاور ضائع ہوجاتی ہے تو بیٹری کی طاقت میں تبدیل ہونا)۔

II. Structure and components

1. ڈی سی پینل کے اہم اجزاء کیا ہیں؟

recrectifier ماڈیول: AC پاور کو DC پاور میں تبدیل کرتا ہے۔ یہ ڈی سی پینل کا بنیادی طاقت کے تبادلوں کا جزو ہے۔ یہ عام طور پر ماڈیولر ڈیزائن کو اپناتا ہے اور N+1 بے کار بیک اپ کی حمایت کرتا ہے۔

 بیٹری پیک: انرجی اسٹوریج ڈیوائس جو AC پاور آف ہونے پر بجلی فراہم کرتی ہے۔ عام قسم والو کنٹرولڈ سیلڈ لیڈ ایسڈ بیٹری (VRLA) ہے۔

mon مانیٹرنگ یونٹ: ڈی سی پینل (جیسے وولٹیج ، کرنٹ ، بیٹری کی حیثیت) ، الارم اور ریموٹ مواصلات (جیسے RS485 ، ایتھرنیٹ) کے مختلف پیرامیٹرز کی نگرانی کا احساس کرتا ہے۔

 فیڈر یونٹ: ڈی سی سرکٹ توڑنے والے ، فیوز وغیرہ شامل ہیں ، جو ڈی سی پاور کو مختلف بوجھ سرکٹس میں تقسیم کرنے اور شارٹ سرکٹ اور اوورلوڈ تحفظ فراہم کرنے کے لئے استعمال ہوتے ہیں۔

ig چارجنگ ماڈیول: بیٹری پیک کے لئے چارجنگ کرنٹ فراہم کرتا ہے اور بیٹری کی حیثیت کے مطابق چارجنگ موڈ (جیسے مستقل موجودہ ، مستقل وولٹیج) کو خود بخود ایڈجسٹ کرتا ہے۔

2. ڈی سی پینل میں بیٹری پیک کا کیا کردار ہے؟

بیٹری پیک ڈی سی پینل کی "بیک اپ بجلی کی فراہمی" ہے۔ جب AC ان پٹ عام ہے تو ، ریکٹیفائر ماڈیول بجلی کی فراہمی کرتا ہے اور ایک ہی وقت میں بیٹری کو چارج کرتا ہے۔ جب AC میں خلل پڑتا ہے تو ، بوجھ کو مستقل بجلی کی فراہمی کو یقینی بنانے کے لئے بیٹری فوری طور پر خارج ہوجاتی ہے۔ اس کی صلاحیت کو بوجھ کی طاقت اور بیک اپ وقت کی بنیاد پر حساب کرنے کی ضرورت ہے (جیسے "10 گھنٹے کی شرح کی گنجائش" کا مطلب ہے کہ بیٹری کی گنجائش 10 گھنٹوں کے لئے ایک مخصوص کرنٹ پر خارج کردی گئی ہے)۔

iii. آپریشن اور دیکھ بھال

1. روزانہ معائنہ میں کس پیرامیٹرز پر توجہ دی جانی چاہئےڈی سی پینل?

 AC ان پٹ: کیا وولٹیج عام ہے (جیسے 380V ± 10 ٪) ، کیا کوئی مرحلہ نقصان ہے ، اوور وولٹیج/انڈر وولٹیج۔

 ڈی سی آؤٹ پٹ: کیا وولٹیج مستحکم ہے (جیسے 110V نظام عام طور پر 115-121V پر برقرار رہتا ہے ، 220V سسٹم 230-242V پر برقرار رہتا ہے) ، اور یہ ایک معقول حد میں موجودہ ہے۔

Bat بوٹری کی حیثیت: سنگل سیل وولٹیج (عام وولٹیج کا عام وولٹیج عام طور پر 12.5-13.0V ہوتا ہے) ، درجہ حرارت (35 ℃ سے زیادہ ہونے سے گریز کریں) ، چاہے وہاں بلنگ ہو یا رساو ہو۔

od ماڈل کی حیثیت: چاہے ریکٹفایر ماڈیول عام طور پر چل رہا ہو (اشارے کی حیثیت) ، چاہے وہاں اوورلوڈ یا فالٹ الارم موجود ہو۔

amal الارم سے متعلق معلومات: چاہے مانیٹرنگ یونٹ غیر معمولی الارم دکھاتا ہے (جیسے AC بجلی کی ناکامی ، بیٹری انڈر وولٹیج ، ماڈیول کی ناکامی)۔

2. بیٹری کے بحالی پوائنٹس کیا ہیں؟

charge چارج اور خارج ہونے والے مادہ کی باقاعدہ توثیق: سال میں ایک بار اسے انجام دینے کی سفارش کی جاتی ہے ، درجہ بندی کی صلاحیت کے 50 ٪ -80 ٪ تک گہری خارج ہوتی ہے اور پھر اسے بیٹری کی سرگرمی کو چالو کرنے اور پلیٹ سلفائڈیشن سے بچنے کے ل. اسے ری چارج کریں۔

clean کیپ صاف: بیٹری کی سطح پر دھول کو باقاعدگی سے صاف کریں اور چیک کریں کہ آیا کنکشن ٹرمینلز ڈھیلے ہیں یا خراب ہیں (آپ زنگ کو روکنے کے لئے ویسلن لگاسکتے ہیں)۔

ماحولیاتی کنٹرول: بیٹری روم کے درجہ حرارت کو 20-25 پر کنٹرول کرنے کی ضرورت ہے ، اعلی درجہ حرارت سے پرہیز کریں (اعلی درجہ حرارت زندگی کو کم کردے گا) یا کم درجہ حرارت (کم درجہ حرارت کی صلاحیت کو کم کردے گا)۔

res دوبارہ جگہ کا چکر: والو ریگولیٹڈ بیٹری کی زندگی عام طور پر 5-8 سال ہوتی ہے۔ اگر انفرادی خلیوں کے مابین وولٹیج کا فرق بہت بڑا ہے (0.2V سے زیادہ) یا صلاحیت کی قیمت 80 than سے کم درجہ بندی کی قیمت سے کم ہوجاتی ہے تو ، اسے وقت کے ساتھ تبدیل کرنے کی ضرورت ہے۔
