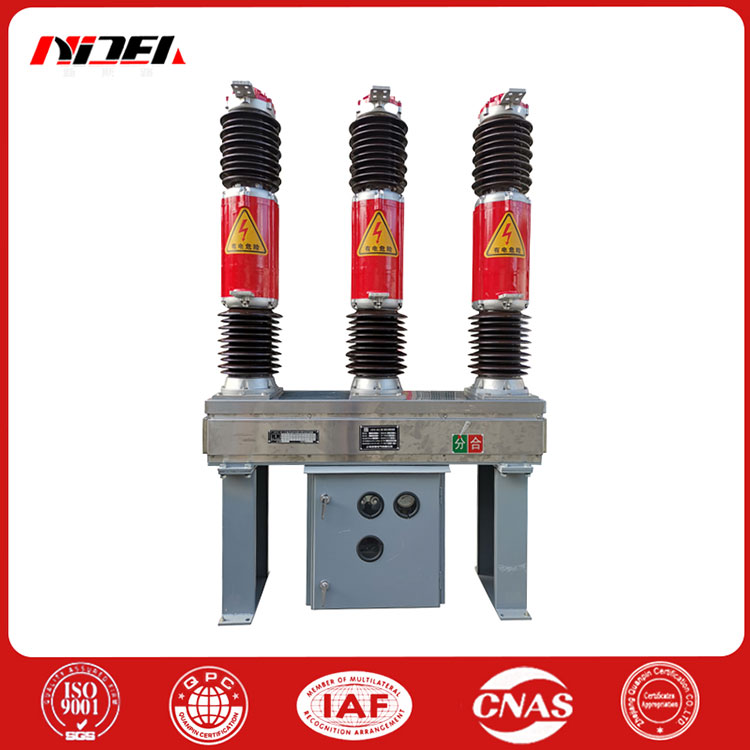

آؤٹ ڈور ہائی وولٹیج AC SF6 سرکٹ بریکر

LWD-252/4000-50 آؤٹ ڈور ہائی وولٹیج AC SF6 سرکٹ بریکر ایک آؤٹ ڈور پروڈکٹ ہے، جو AC 50Hz کے لیے موزوں ہے، زیادہ سے زیادہ وولٹیج 252kV پاور گرڈ جس کی اونچائی 2000 میٹر سے زیادہ نہ ہو، محیطی درجہ حرارت -30 °C سے کم نہ ہو۔ ، اور آلودگی کی سطح IV سے زیادہ نہیں ہے۔ یہ پاور سسٹم کے کنٹرول اور تحفظ کو حاصل کرنے کے لیے ریٹیڈ کرنٹ، فالٹ کرنٹ یا کنورژن لائن کو کاٹنے کے لیے استعمال کیا جاتا ہے۔ اسے کنیکٹنگ سرکٹ بریکر کے طور پر بھی استعمال کیا جا سکتا ہے۔

یہ پراڈکٹ ایس ایف 6 گیس کو آرک بجھانے اور موصلیت کے میڈیم کے طور پر استعمال کرتی ہے، جدید ترین بین الاقوامی سیلف انرجی آرک بجھانے والی ٹیکنالوجی کو اپناتی ہے، اور ایک نئے اسپرنگ آپریٹنگ میکانزم سے لیس ہے۔ اس میں طویل برقی زندگی، کم آپریٹنگ پاور، کم شور اور اعلی وشوسنییتا کی خصوصیات ہیں۔ اس کا ایک سادہ ڈھانچہ، چھوٹا سائز، اور ایک طویل دیکھ بھال کا چکر ہے۔ بجلی کے سازوسامان کے موجودہ عمل میں تیل سے پاک اور بڑی صلاحیت کا رجحان ہے، یہ ایک ہی قسم کی درآمد شدہ مصنوعات کو مکمل طور پر بدل سکتا ہے۔

ساختی خصوصیات

آؤٹ ڈور ہائی وولٹیج AC SF6 سرکٹ بریکر تین فیز چینی مٹی کے برتن کالم سنگل بریک ڈھانچہ کو اپناتا ہے، ہر فیز اسپرنگ آپریٹنگ میکانزم سے لیس ہوتا ہے، اور تینوں فیز برقی طور پر جڑے ہوتے ہیں، اس لیے ظاہری شکل نئی اور شاندار ہے۔ سرکٹ بریکر SF6 گیس کو موصلیت اور آرک بجھانے والے میڈیم کے طور پر استعمال کرتا ہے، اور اس کے دباؤ اور کثافت کی پیشرفت کی نگرانی کے لیے ایک پوائنٹر قسم کی کثافت ریلے کا استعمال کرتا ہے۔ سیلف انرجی آرک بجھانے والے اصول کی وجہ سے، ایک بار سرکٹ بریکر موومنٹ سسٹم کو بہتر بنانے کے بعد، میکانیکی کارکردگی کو مؤثر طریقے سے بہتر بنایا جاتا ہے اور آپریٹنگ کام کو کم سے کم کیا جاتا ہے۔

بہترین بریکنگ کارکردگی اور طویل برقی زندگی۔

آؤٹ ڈور ہائی وولٹیج AC SF6 سرکٹ بریکر کا ہر قطب ایک میکانزم باکس پر نصب ہوتا ہے، جو پاؤں پر مرکزی طور پر نصب ہوتا ہے۔ باکس میں اسپرنگ آپریٹنگ میکانزم اور برقی کنٹرول یونٹ موجود ہیں۔ میکانزم کی آؤٹ پٹ راڈ کرینک بازو سے جڑی ہوئی ہے۔ میکانزم باکس بریکٹ کی سطح ہاٹ ڈِپ گالوانائزنگ کے عمل کو اپناتی ہے، فاسٹنرز ہاٹ ڈِپ جستی ہیں، اور میکانزم باکس کا کیسنگ سٹینلیس سٹیل سے بنا ہے۔ لہذا، مصنوعات میں بہترین سنکنرن مزاحمت ہے. اعلی مکینیکل وشوسنییتا اور اکثر کام کیا جا سکتا ہے.

سلفر ہیکسا فلورائیڈ گیس کی موروثی اعلی موصلیت کی طاقت اور سرکٹ بریکر کی بہترین رابطے کی نقل و حرکت کی وجہ سے، سرکٹ بریکر ریگنیشن کے بغیر کیپسیٹو کرنٹ کو توڑ دیتا ہے۔

بیرونی موصلیت کی سطح زیادہ ہے، بیرونی موصلیت کو ایک بڑے کریپج فاصلے کے ساتھ ڈیزائن کیا گیا ہے، اور آلودگی کی مزاحمت بہترین ہے۔

مضبوط کرنٹ لے جانے کی صلاحیت: درجہ حرارت میں اضافے کا ٹیسٹ 4000A کے ریٹیڈ کرنٹ کے 1.2 گنا پر کیا جاتا ہے، اور اب بھی ہر مقام پر درجہ حرارت میں اضافے کا بڑا مارجن ہے۔

مصنوعات کی مجموعی شکل اور ساخت کمپیکٹ ہے، سائٹ پر انسٹالیشن اور ڈیبگنگ آسان ہے، اور دیکھ بھال کا کام کا بوجھ چھوٹا ہے۔

آؤٹ ڈور ہائی وولٹیج AC SF6 سرکٹ بریکر تکنیکی پیرامیٹرز

آؤٹ ڈور ہائی وولٹیج AC SF6 سرکٹ بریکر اہم تکنیکی پیرامیٹرز

1. وزن M: 4500kg (گیس کے ساتھ)؛ گیس کا کل وزن: 24 کلوگرام۔

2. بنیادی بوجھ: جامد 4500 کلوگرام (تین کھمبے)؛ 1500 کلوگرام (فی قطب)؛ متحرک افقی سمت F: 2500kg؛ عمودی سمت (اوپر کی طرف) 3500 کلوگرام؛ عمودی سمت (نیچے کی طرف) 6000kgo

3. کنکریٹ کی سطح کی سطح 1.5 ملی میٹر سے زیادہ نہیں ہے۔

4. ٹرمینل کو بنیادی لائن سے جوڑنے کے لیے تنصیب کے سوراخ کو صارف کی ضروریات کے مطابق سائٹ پر ڈرل کیا جاتا ہے۔ ٹرمینل کا مواد ایلومینیم مرکب 2A12-T4O ہے۔
